2、输出电流：1.2~4.2A
3、控制功能：脉冲+方向
4、细分：400~60000
5、控制信号接口电平：-5V和24VDC独立
6、机械尺寸：108.5*178*68mm
7、可根据客户要求定制功能
18825289603
选型指南
|
型号 Mode |
三相步进国产美女无遮挡免费软件SCH-2242R |
|
输入电压 Power Supply |
110~245VAC |
|
输出电流 Output current |
1.2~4.2A |
|
控制功能 Control Modes |
脉冲+方向 |
|
细分 Subdivisions |
400~60000 |
|
控制信号接口电平 Control Signal Voltage |
5V和24VDC独立 |
|
机械尺寸 Domensions |
108.5*178*68mm |
工作电流设定(SW1~SW3）
|
峰值 |
SW1 |
SW2 |
SW3 |
SW4 |
|
1.2A |
OFF |
OFF |
OFF |
OFF |
|
1.4A |
OFF |
OFF |
OFF |
ON |
|
1.6A |
OFF |
OFF |
ON |
OFF |
|
1.8A |
OFF |
OFF |
ON |
ON |
|
2.0A |
OFF |
ON |
OFF |
OFF |
|
2.2A |
OFF |
ON |
OFF |
ON |
|
2.4A |
OFF |
ON |
ON |
OFF |
|
2.6A |
OFF |
ON |
ON |
ON |
|
2.8A |
ON |
OFF |
OFF |
OFF |
|
3.0A |
ON |
OFF |
OFF |
ON |
|
3.2A |
ON |
OFF |
ON |
OFF |
|
3.4A |
ON |
OFF |
ON |
ON |
|
3.6A |
ON |
ON |
OFF |
OFF |
|
3.8A |
ON |
ON |
OFF |
ON |
|
4.0A |
ON |
ON |
ON |
OFF |
|
4.2A |
ON |
ON |
ON |
ON |
SW9 SW10 开关设置
|
功能 |
开关 |
状态 |
结果 |
|
单双脉冲设置 |
SW9 |
OFF |
单脉冲 |
|
ON |
双脉冲 |
||
|
自检设置 |
SW10 |
OFF |
自检关闭 |
|
ON |
自检开启（速度30RPM） |
PWR:电源指示灯，表示国产美女无遮挡免费软件工作电源正常。若国产美女无遮挡免费软件电源异常，该灯不亮或者闪烁。
ALM:故障指示灯，国产美女无遮挡免费软件上电时，自检程序会将ALM灯点亮0.5秒。正常工作该灯不亮。
|
灯名 |
闪烁方式 |
故障说明 |
解决方法 |
|
PWR灯 |
长亮 |
国产美女无遮挡免费软件正常工作 |
|
|
ALM 灯 |
长亮 |
过流过压欠压报警 |
是否短路/错相等 |
细分设定（SW5~SW8）
|
细分 |
SW5 |
SW6 |
SW7 |
SW8 |
|
400 |
ON |
ON |
ON |
ON |
|
500 |
OFF |
ON |
ON |
ON |
|
600 |
ON |
OFF |
ON |
ON |
|
800 |
OFF |
OFF |
ON |
ON |
|
1000 |
ON |
ON |
OFF |
ON |
|
1200 |
OFF |
ON |
OFF |
ON |
|
2000 |
ON |
OFF |
OFF |
ON |
|
3000 |
OFF |
OFF |
OFF |
ON |
|
4000 |
ON |
ON |
ON |
OFF |
|
5000 |
OFF |
ON |
ON |
OFF |
|
6000 |
ON |
OFF |
ON |
OFF |
|
10000 |
OFF |
OFF |
ON |
OFF |
|
12000 |
ON |
ON |
OFF |
OFF |
|
20000 |
OFF |
ON |
OFF |
OFF |
|
30000 |
ON |
OFF |
OFF |
OFF |
|
60000 |
OFF |
OFF |
OFF |
OFF |
注意事项：
1、不可带电插拔国产美女无遮挡免费软件及美女视频污在线观看端子。
2、为防止国产美女无遮挡免费软件受干扰，建议信号线采用屏蔽电缆线，屏蔽层与地线短接。
指示灯引脚功能说明
|
标记符号 |
功能 |
注释 |
|
PWR ALM |
故障及电压指示灯 |
详见报警代码表 |
|
5PUL+ |
5V脉冲正输入 |
DC5V |
|
PUL- |
脉冲负输入 |
DC5~24V兼容 |
|
5DIR+ |
5V方向正输入 |
DC5V |
|
DIR- |
方向负输入 |
DC5~24V兼容 |
|
5EAN+ |
5V使能正输入 |
DC5V |
|
EAN- |
使能负输入 |
不用时悬空 |
|
RDY+ |
准备好信号正输出 |
DC5~24V兼容 |
|
RDY- |
准备好信号负输出 |
不用时悬空 |
|
24PUL+ |
24V脉冲信号正输入 |
DC24V |
|
24DIR+ |
24V方向信号正输入 |
DC24V |
|
24ENA+ |
24V使能信号正输入 |
DC24V |
|
N |
悬空 |
悬空 |
|
˜AC |
电源正极 |
110˜245VAC |
|
~AC |
电源负极 |
110˜245VAC |

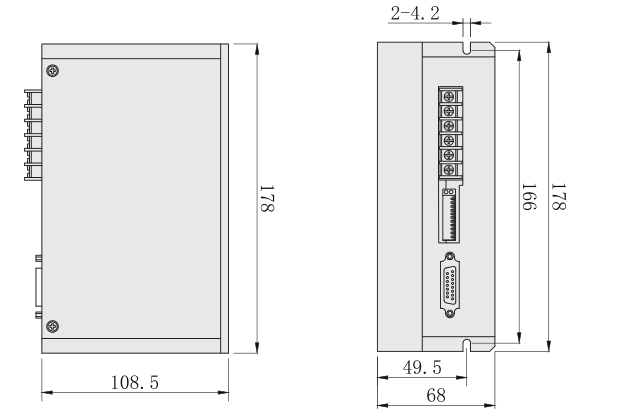

外形尺寸图（单位：mm）
